Giugno 2023 – La prima stazione di misura MARGE è stata installata!

Sabato, 15 Luglio 2023

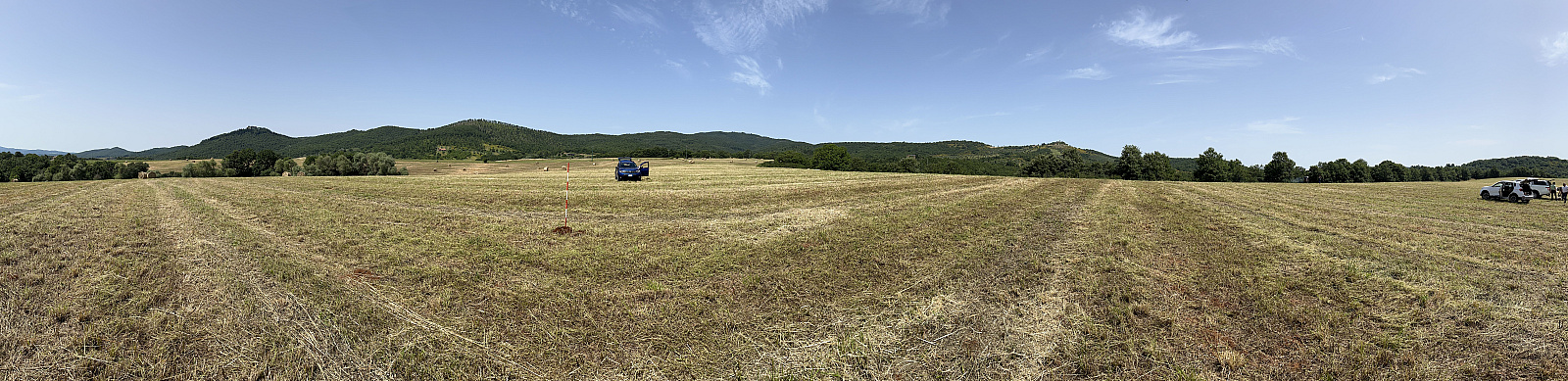

[Sito Montegiove] panoramica del sito scelto per l’installazione (Montegiove, TR) - Giugno 2023 – La prima stazione di misura MARGE è stata installata!
[Sito Montegiove – Arrivo del team] Il team inizia a scaricare l’attrezzatura e a guardarsi intorno… - Giugno 2023 – La prima stazione di misura MARGE è stata installata!
[Allineamento degli elettrodi] La prima cosa da fare è stabilire le direzioni Nord-Sud e Est-Ovest e individuare i punti in cui posizionare gli elettrodi. Si utilizza uno “squadro”, ovvero una bussola dotata di sottili fenditure attraverso cui traguardare le direzioni desiderate. Nella foto, il membro del team Massimo Miconi che esegue questa operazione. - Giugno 2023 – La prima stazione di misura MARGE è stata installata!
[Allineamento degli elettrodi 2] Gli elettrodi vanno disposti a croce rispetto a un punto centrale, lungo le direzioni Nord-Sud e Est-Ovest magnetiche, a una distanza, in questo caso, di 40 m rispetto al centro. Nella foto, il membro del team Igino Coco mentre misura una di tali distanze. - Giugno 2023 – La prima stazione di misura MARGE è stata installata!
[Posa degli elettrodi] Gli elettrodi sono dei cilindretti di circa 10 cm di diametro e 15 cm di altezza che contengono una soluzione di solfato di rame (CuSO4). Essi vanno interrati a una profondità di 35-40 cm e immersi in una pasta di bentonite per aumentare la resistenza di contatto. Nella foto, il membro del team Roberta Tozzi mentre posiziona un elettrodo. - Giugno 2023 – La prima stazione di misura MARGE è stata installata!
[Connessione degli elettrodi] Una volta interrati, gli elettrodi vengono collegati alla stazione di acquisizione tramite un cavo steso sul terreno. - Giugno 2023 – La prima stazione di misura MARGE è stata installata!
[Pannelli solari 1] I pannelli solari sono essenziali per rendere autonoma la stazione di misura per lunghi periodi di tempo; essi, infatti, ricaricano le batterie che alimentano la stazione. / - Giugno 2023 – La prima stazione di misura MARGE è stata installata!
[Pannelli solari 2] I membri del team Cesidio Gizzi (a sinistra) e Manuele Di Persio (a destra) mentre installano i pannelli. - Giugno 2023 – La prima stazione di misura MARGE è stata installata!
[Preparazione posa magnetometri 1] Anche i magnetometri devono essere posizionati lungo le direzioni Nord-Sud e Est-Ovest magnetiche e interrati a circa 50 cm di profondità per minimizzare le variazioni di temperatura ambientale che possono influenzare la misura e per proteggerli da movimenti accidentali che possano perturbare l’allineamento. Nella foto, il membro del team Igino Coco mentre scava una delle buche in cui verrà alloggiato un magnetometro. - Giugno 2023 – La prima stazione di misura MARGE è stata installata!
[Posa dei magnetometri] Magnetometro sistemato nella sua trincea. Il membro del team Gerardo Romano, utilizzando una livella a bolla d’aria, sta verificando che lo strumento giaccia esattamente allineato al piano del terreno, senza alcun grado di inclinazione verticale. - Giugno 2023 – La prima stazione di misura MARGE è stata installata!
[Copertura dei magnetometri] Il Project Manager, Paola De Michelis, si assicura che i magnetometri siano ben coperti. - Giugno 2023 – La prima stazione di misura MARGE è stata installata!
[Stazione di acquisizione] La stazione di acquisizione, Analogue/Digital Unit (ADU), che permette di collegare tutta la strumentazione, configurarla opportunamente e acquisire lunghe serie temporali di dati nella sua memoria interna. - Giugno 2023 – La prima stazione di misura MARGE è stata installata!
[Una parte del team di MARGE] Da sinistra a destra: Massimo Miconi, Giulia Pignatiello, Paola De Michelis, Gerardo Romano, Fabio Giannattasio, Igino Coco, Roberta Tozzi. - Giugno 2023 – La prima stazione di misura MARGE è stata installata!
